1. پیژندنه
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your INGCO Cordless Concrete Nailer, Model CCNLI9008. Please read this manual thoroughly before using the tool to ensure proper handling and to prevent injury or damage.
The INGCO CCNLI9008 is a powerful 20V cordless concrete nailer designed for fastening cables and conduits to concrete (up to C60) and steel (up to 6mm thick). It features a brushless motor for extended lifespan and comes with two 4.0Ah batteries and a charger for continuous operation.
2. د خوندیتوب لارښوونې
خبرداری: د دې بریښنا وسیلې سره چمتو شوي ټول خوندیتوب اخطارونه ، لارښوونې ، توضیحات او مشخصات ولولئ. د لاندې لست شوي ټولو لارښوونو په تعقیب کې پاتې راتلل ممکن د بریښنا شاک، اور، او/یا جدي ټپي کیدو پایله ولري.
- Always wear eye protection and hearing protection when operating the nailer.
- د کار ساحه پاکه او ښه رڼا وساتئ. تیاره یا تیاره سیمې حادثې ته بلنه ورکوي.
- په چاودیدونکي فضا کې د بریښنا وسیلې مه کاروئ، لکه د سوځیدونکي مایعاتو، ګازونو یا دوړو په شتون کې.
- د بریښنا وسیله چلولو پرمهال ماشومان او لیدونکي لرې وساتئ. ګډوډي کولی شي ستاسو د کنټرول له لاسه ورکولو لامل شي.
- Ensure the nailer is switched off and the battery pack is removed before making any adjustments, changing accessories, or storing power tools.
- د خپل استعمال لپاره سم وسیله وکاروئ. وسیله په زور مه کاروئ.
- Do not point the nailer at yourself or others.
- د عملیاتو په جریان کې تل په وسیله باندې قوي گرفت وساتئ.
- Only use fasteners specified for this tool.
3. د محصول اجزا او د بسته بندۍ محتويات
The INGCO Cordless Concrete Nailer CCNLI9008 package includes the following items:
- 1 x INGCO Cordless Concrete Nailer (CCNLI9008)
- 2 x 20V 4.0Ah Li-Ion Battery (FBLI20021)
- 1 x Battery Charger (FCLI20411)
- 1000 Pcs x 27mm Nails
- ۳ x د هوا نوزل
- 1 ایکس پن
- Various Nozzles (Color-matched with 4 different nozzles)
- 1 x د بار وړلو قضیه

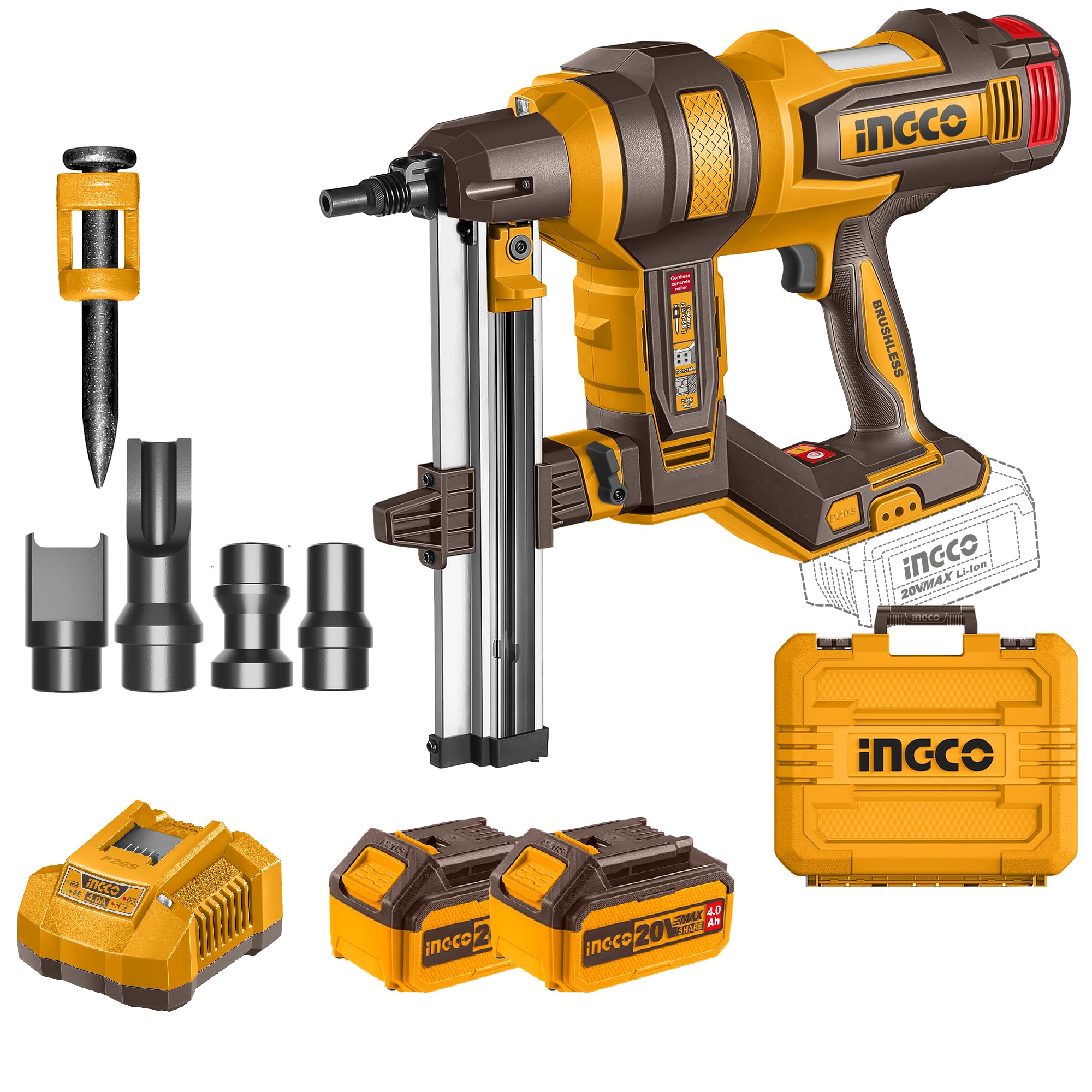

This image displays the complete INGCO Cordless Concrete Nailer kit. It features the main nailer unit, two 20V 4.0Ah Li-Ion batteries, a battery charger, a set of 40mm nails, and different types of nozzles for various applications. All components are neatly arranged alongside a durable carrying case, highlighting the portability and comprehensive nature of the product.
4. مشخصات
| مشخصات | ارزښت |
|---|---|
| والیtage | 20V |
| Fastener Length Range | 19 - 40 mm (3/4'' - 1-5/8'') |
| Max. Nail Length (Concrete C60 & Steel 6mm) | 27mm |
| د موټرو ډول | بې برش |
| د بیټرۍ ظرفیت | 2 x 4.0Ah Li-Ion |
| د چارجر والtage | 220-240V~50/60Hz |
| د محصول ابعاد (L x W) | ۳۳.۲ لیتره x ۱۳.۷ واټ سانتي متره |
| د توکي وزن | 10 کیلوګرامه |
5. ترتیب کول
۱. د بیټرۍ نصب او چارج کول
- Ensure the battery is fully charged before first use. Connect the charger (FCLI20411) to a 220-240V~50/60Hz power outlet.
- Slide the 4.0Ah Li-Ion battery (FBLI20021) onto the charger until it clicks into place. The charger indicator light will show charging status.
- یوځل چې په بشپړ ډول چارج شي ، بیټرۍ له چارجر څخه لرې کړئ.
- To install the battery into the nailer, align the battery with the tool's battery port and slide it in until it locks securely.
- د بیټرۍ د لرې کولو لپاره، د بیټرۍ په پیک کې د خوشې کولو تڼۍ فشار ورکړئ او بهر یې وغورځوئ.
۲. د نوکانو بارول
- Ensure the nailer is disconnected from the battery for safety.
- Open the nail magazine latch.
- Insert a strip of nails (e.g., 27mm nails) into the magazine, ensuring the nail points are facing forward.
- Close the magazine latch securely until it clicks.
۲. د نوزلونو نښلول
The nailer comes with various color-matched nozzles for different applications. Select the appropriate nozzle for your task and securely attach it to the tool's firing mechanism.
6. عملیاتي لارښوونې
6.1. بریښنا کول/بندول
- To power on, ensure a charged battery is inserted. The tool is ready for use when the safety mechanism is engaged.
- To power off, simply remove the battery pack from the tool.
6.2. Fastening Procedure
- Select the appropriate nail length (19-40mm) and nozzle for your material. For concrete C60 and steel 6mm, use nails up to 27mm.
- Place the nose of the nailer firmly against the workpiece surface where the fastener is to be driven.
- Ensure the safety contact trip is fully depressed against the surface.
- Pull the trigger to drive the nail. The tool will fire a single nail.
- ټریګر خوشې کړئ او وسیله د ورک پیس څخه پورته کړئ.
- Repeat for subsequent fastenings.
Note: The brushless motor ensures efficient power delivery and extended tool life.
7. ساتنه
7.1. پاکول
- تل د پاکولو دمخه بیټرۍ لرې کړئ.
- د وسیلې بهرنۍ برخه د پاکولو ماشین سره پاک کړئ،amp ټوکر د سختو کیمیاوي موادو یا خړوبولو پاکونکو څخه کار مه اخلئ.
- د هوا د تودوخې د مخنیوي لپاره د هوا دروازې د دوړو او کثافاتو څخه پاکې وساتئ.
- Regularly inspect the nail magazine for any obstructions or damage.
7.2. د بیټرۍ پاملرنه
- بیټرۍ په یخ او وچ ځای کې د مستقیم لمر وړانګو او خورا تودوخې څخه لرې وساتئ.
- بیټرۍ د اوږدې مودې لپاره په خالي حالت کې مه ساتئ. که چیرې کارول نه وي نو په دوره یي ډول یې چارج کړئ.
- بیټرۍ د اوبو یا رطوبت سره مه مخ کوئ.
8. ستونزه حل کول
| ستونزه | احتمالي لامل | د حل لاره |
|---|---|---|
| نایلونکی ډزې نه کوي | Battery not inserted correctly or discharged; No nails in magazine; Safety contact trip not fully depressed. | Check battery connection and charge; Load nails; Ensure tool nose is firmly against workpiece. |
| Nails jam in magazine | Incorrect nail size; Damaged nails; Debris in magazine. | Use correct nail size; Replace damaged nails; Clean magazine thoroughly. |
| Nailer operates intermittently | Loose battery connection; Overheating. | Ensure battery is securely seated; Allow tool to cool down if used continuously. |
9. تضمین او ملاتړ
The INGCO Cordless Concrete Nailer CCNLI9008 comes with a د 6 میاشتو تضمین د پیرود نیټې څخه. دا تضمین د عادي استعمال لاندې د تولید نیمګړتیاوې پوښي.
For warranty claims, technical support, or service inquiries, please contact your authorized INGCO dealer or customer service center. Please have your model number (CCNLI9008) and proof of purchase ready when contacting support.
Importer Contact Information: INGCO
Manufacturer: INGCO
